鎖状高分子をねじれた状態で環化させると、結び目の形になった、ノット型高分子が得られます。実際には分子内で反発が起こるため、鎖状高分子がねじれた状態で環化する可能性は非常に低く、生成物中にノット型高分子はほとんど存在しないはずです。

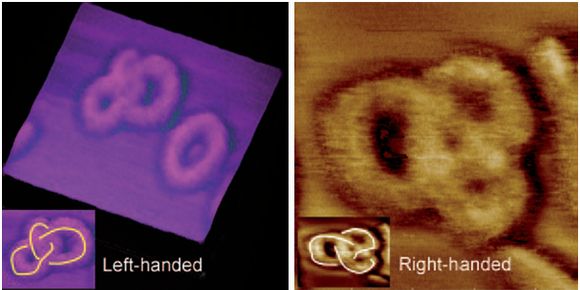

しかし、Deffieuxらは大量の環状高分子を入念に観察し、そこからノット型高分子を見つけ出してAFM観察を行っています。結び目は、右巻きと左巻きが考えられるのですが、どちらも観察されています。

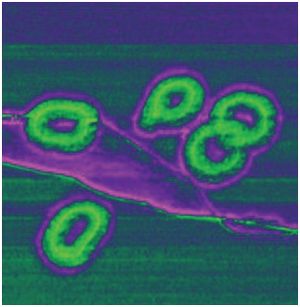

そして、環状高分子が知恵の輪や鎖のように繋がった、カテナン型高分子も報告されています。分子間反発が存在するために、カテナン型高分子生成の確立はノット型高分子よりもずっと低いものと考えられますが、しっかりと環が繋がっている様子が撮影されています。
　気の遠くなるような、地道な作業だったんだろうなあ...と思わずにはいられません。この写真を撮るために何時間ディスプレイを眺め続けたのでしょうか...。

(画像は[1]より)

さらに、分岐状高分子のAFM観察もDeffieuxらにより報告されています。分岐状高分子は東京工業大学の平尾らが合成したもので、アニオン重合を用いてどんどん分岐を作り上げていき、最終的には分子量1430万、末端の数が7600という、とんでもないサイズの分岐状高分子を合成しています。 これだけ分岐があり分子量が大きいのですが、（分取を行ってはいますが）分子量分布は1.08と小さく、分岐構造が精密に制御されていることが分かります。ここまでくるともう職人芸の世界ですね。

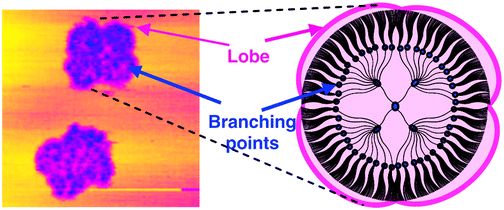

合成が職人芸なら、AFM観察も職人芸です。この分岐状高分子を観察して、下のような写真が撮影されています。今回合成された分岐状高分子は４つの部分に分かれることが分かりますが、確かにAFM写真でも４つの部分に分かれている様子が見て取れます。

（画像は[2]のGraphycal Abstractより）

平尾先生の講演会でこの分岐状高分子の合成についての話を伺ったので補足を少し。初め、末端の分子密度が高いために、ボール状の高分子になるのではないか、ということで合成したそうです。しかし、実際に観察してみると自分の重さで潰れてしまったために、写真にあるように４つの部分に分かれている様子のみが観察されたようです。この場合、高分子自身の重さだけでなく、基板との相互作用なども高分子の形態に大きな影響を与えるようです。

　グラフトにより主鎖を太くしたり、分子を大きくすることでAFM観察を行う方法を取り上げましたが、高分子に電荷を持たせたり、蛍光部位を導入したりすることでも高分子の観察が可能になります。

　最近は合成技術の進歩もあり、高分子の化学構造だけではなく、分子鎖全体の構造にも興味が持たれるようになってきており、なによりの合成の証明になるので、高分子を"見る"技術が重要になってきています。

　一方で、顕微鏡のイメージング技術も高まってきており、近年は、TEMで低分子１つを直接観察したという報告もなされています[3]。

高分子に限らず、様々な分子を"見る"ことができるようになれば、研究だけでなく教育や一般の方への情報発信にも有用になるのでは、と思います。

• 関連文献


[1] Schappacher, M.; Deffieux, A. Angew. Chem. Int. Ed. 2009, 48, 5930.　doi:10.1002/anie.200900704

[2] Deffieux, A.; Schappacher, M.; Hirao, A.; Watanabe, T. J. Am. Chem. Soc. 2008, 130, 5670. doi:10.1021/ja800881k

[3] Nakamura, E.; Koshino, M.; Tanaka, T.; Niimi, Y.; Harano, K.; Nakamura, Y.; Isobe, H.  J. Am. Chem. Soc. 2008, 130, 7808. doi:10.1021/ja8022708
