このほど早稲田大学の研究グループから、化学エネルギーを利用して自律歩行するゲル材料が発表されました^[2]。

百聞は一見にしかず。ムービーをまずはご覧ください。

オレンジ色をした高分子ゲルが、まるで尺取り虫のように、ひとりでに前進歩行するという、驚くべき様子が収められています。

さらに驚くべきことには、ゲルを水溶液中に浸すだけで動くというのです。 外部刺激によって人為的にコントロールする必要はありません。

果たしてこの素材、どんな成分で出来ていて、どんな原理で歩行しているのでしょうか！？

この高分子ゲルは、ルテニウムトリスビピリジン(Ru(bpy)₃²⁺)錯体、N-イソプロピルアクリルアミド(NIPPAm)、架橋目的のビスアクリルアミド(MBAAm)、スルホン酸アクリルアミド(AMPS)を共重合させて合成されています。



しかしこれだけでは、もちろん望む動きは起きません。

以下の4点が、カラクリを理解するためのポイントになります。



①化学振動(chemical oscillation)機構を組み込む
②環境(温度)応答性のあるポリマーを素材として使う
③成分濃度に勾配を付け、形状変化を非対称にする
④一方向へ歩行させるべく、床表面の凹凸をデザインする



① 化学振動
Ru(bpy)₃²⁺錯体は、ベロウソフ・ジャボチンスキー反応(BZ反応)という化学振動反応の触媒として機能します。BZ反応の基質(マロン酸＋臭素酸ナトリウム＋希硝酸)溶液にゲルを浸すと、ゲル内部でRu(II)←→Ru(III)の化学振動が生じます。

②温度応答性ポリマー
構成成分となっているポリN-イソプロピルアクリルアミド(PNIPPAm)は、下部完溶温度(lower critical solution temperature; LCST)よりも低温で親水性、高温で疎水性となることが知られています。親水性時には、ゲル内に水が取り込まれ、膨潤します。また、LCSTの値はポリマーの電荷とも対応することが知られています。
すなわち、Ru(III)←→Ru(II)の電価振動に対応した、ポリマー膨潤度のコントロールが期待できます。

①②を組み合わせるだけでも、、実のところゲル振動を起こすことは可能^[3]です。しかし肉眼で見えるほど大きな動きにするには、もう一工夫が必要となったようです。

③成分濃度勾配をもつポリマーの合成

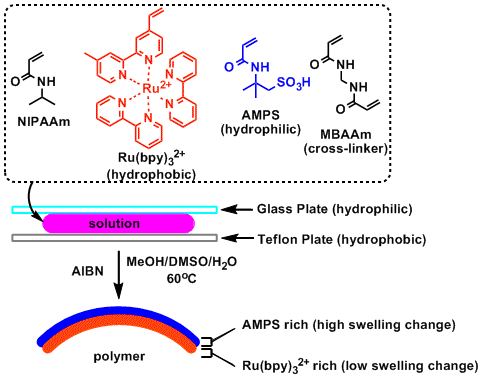

親水性のガラスプレート、疎水性のテフロンプレートでモノマー溶液をサンドイッチし、その状態で重合を起こします。こうすると、ガラス側にはAMPSが、テフロン側にはルテニウム錯体が引き寄せられた状態から重合がおこります。このようにして、成分濃度の勾配を持ったポリマーが作成されます。AMPS濃度が高い上面ほど、水が沢山取り込まれ、膨潤率が下面よりも大きくなります。このためゲルは、図のように曲がった形状をとります。もちろん、応答の大きさにも面上下で差異が生じます。





酸化状態(Ru(III))では、ゲルは縮み大きく曲がる、逆に還元状態(Ru(II))では、ゲルが弛緩し伸びた状態になるということが、対照実験により明らかとされています。



BZ条件下においては、このレドックスが繰り返され、ゲルの曲率が周期的に変化します。このようなメカニズムゆえ、左右方向への形状変化は、厳密には非対称ではありません。

それでも一方向だけにゲルが動くのはなぜなのでしょうか？
それは、④床にカラクリがあるからです。
彼らは下図のような鋸歯形状の床をデザインし、急勾配の引っかかりをつけて、乗り越えられないようにしているのです。つまり、歯止め機構(ratchet mechanism)でゲルが一方向に移動している、というわけです。



相当量のアイデアが詰まっており、おそらく実現までに無数のハードルがあったものと推測されます。かなりチャレンジングな研究に思えます。

実はこの仕事、化学系研究室ではなく、ヒューマノイド研究所主導で行われています。すなわち、電気を使わず”化学エネルギーを使って動くロボット”への将来的応用を見越し、この研究に取り組んでいるというわけなのです。
そのようなコンセプトを、彼らは“ケミカルロボティクス(chemical robotics)”と総称しています。金属などを構成成分とするものと比べて、生体適合性(biocompatibility)に優れた機構が作れる、というのが最大のアドバンテージとなるでしょうか。



とはいえ、ケミカルロボティクス自体、ロボット業界ではマイナそのものな取り組みのようです。既存のロボットに比べ制約が多すぎるのが難点だそうで、例えば以下のようなものがざっと考え得るようです。

・環境制限 （水or油の中でしか動作しない）
・動作制限 （動作範囲が狭く実用的ではない）
・保守困難 （メンテナンスが面倒で、かつ壊れやすい）
・分野横断的困難 （ロボット工学で薬品を扱うことのハードル）

既存の電動機構に取って代わることは、当分無さそうでしょうか。とはいえ、このゲル材料が相応のクオリティにまで進歩すれば、ロボットに限定せずとも、人工筋肉など多彩な応用が期待できるように思えます。

化学からほど遠そうなイメージのロボット研究者が、こんな研究を実行し、意味あるものを作り上げてしまう事実には、ただただ舌を巻かざるを得ません。



ロボットとは無関係な化学界に身を置く筆者ですが、こういった意欲的研究には、最大限のエールを贈りたいと思います。



• 関連文献

[1] review: Paxton, W. F.; Sundararajan, S.; Mallouk, T. E.; Sen, A. Angew. Chem. Int. Ed. 2006, 45, 5420. doi:10.1002/anie.200600060

[2] (a) Maeda, S.; Hara, Y.; Yoshida, R.;  Hashimoto, S. Abstract of Proceedings of the 2007 IEEE/RSJ International Conference on Intelligent Robots and Systems (b) Maeda, S.; Hara, Y.; Yoshida, R.; Hashimoto, S. Advanced Robotics 2008, 22, 1329. DOI:10.1163/156855308X344855

[3] (a) Maeda, S.; Hara, Y.; Yoshida, R.; Hashimoto, S. Angew. Chem. Int. Ed. 2008, 47, 6690. DOI : 10.1002/anie.200801347 (b) Shinohara, S.-i.; Seki, T.; Sakai, T.; Yoshida, R.; Takeoka, Y. Angew. Chem. Int. Ed. 2008, 47, 9039. DOI : 10.1002/anie.200803046
